Система BrainBit «U-DENT» является инновационной высокотехнологичной системой, предназначенной для определения глубины седации на этапе подготовки пациента к операции. Система используется для объективной оценки эмоционального состояния человека на основе показателей мозговой активности (биоритмов мозга), что позволяет широко применять возможности системы в стоматологической хирургии. Система BrainBit «U-DENT» – совместная разработка с челюстно-лицевым хирургом, физиореабилитологом Юдиным Д.К.
Описание
Система BrainBit «U-DENT» представляет собой четырехканальный беспроводной нейроинтерфейс и специализированное программное обеспечение для персонального компьютера.

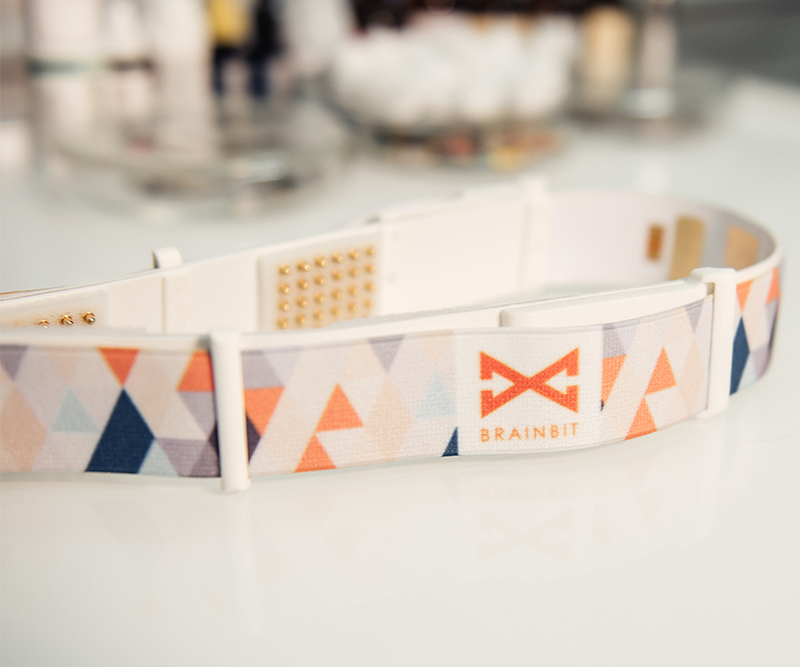

Нейрогарнитура BrainBit выполнена в виде эргономичной ленты со встроенными «сухими» электродами и съемным аккумулятором. Технология «сухих» электродов не предполагает использования геля, а значит применение данной системы в практике максимально комфортно и удобно для врача и пациента.
Лента BrainBit достаточно гибкая, поэтому позволяет учитывать индивидуальные особенности размера головы любого пациента.
Направления использования системы в стоматологии:
- челюстно-лицевая хирургия;
- хирургическая стоматология;
- гнатология;
- ортопедия;
- ортодонтия;
- физиореабилитация.
Обеспечение гигиены
Система BrainBit «U-DENT» достаточно проста в гигиенической обработке:
- Текстильную ленту периодически рекомендуется подвергать стирке в теплой воде с добавлением моющего средства.
- Ленту BrainBit (с электродной системой) рекомендуется обрабатывать мягкой тканью, смоченной спиртовым раствором.
- Электроды следует очищать щеткой (из комплекта поставки), смоченной в спиртовом растворе.
Физиология метода
Биоритмами мозга являются особые электрические колебания, которые возникают благодаря активности всех нервных клеток мозга человека. Их комбинация в целом отражает эмоциональную активность человека – его умственную нагрузку, эмоциональное напряжение или расслабленное состояние (релаксацию).
Психоэмоциональное состояние человека (расслабленность и покой или стресс и тревожность) сопровождается определенным соотношением значений параметров или же преобладанием альфа- или бета-ритмов.
Одним из факторов, влияющих на психоэмоциональное состояние человека, являются седативные препараты. Они используются врачами-хирургами перед проведением, в данном случае, стоматологических операций.
Таким образом, применяя в практике метод регистрации и анализа параметров биоритмов мозга пациента, можно избежать риска передозировки препаратами и контролировать состояние пациента во время операции.
Принцип работы системы
Работа системы основана на регистрации физиологических параметров ЭЭГ (электроэнцефалограммы), характеризующих то или иное состояние пациента, и отображении этих значений на экране врача в виде сигнала для анализа степени воздействия седативных препаратов:

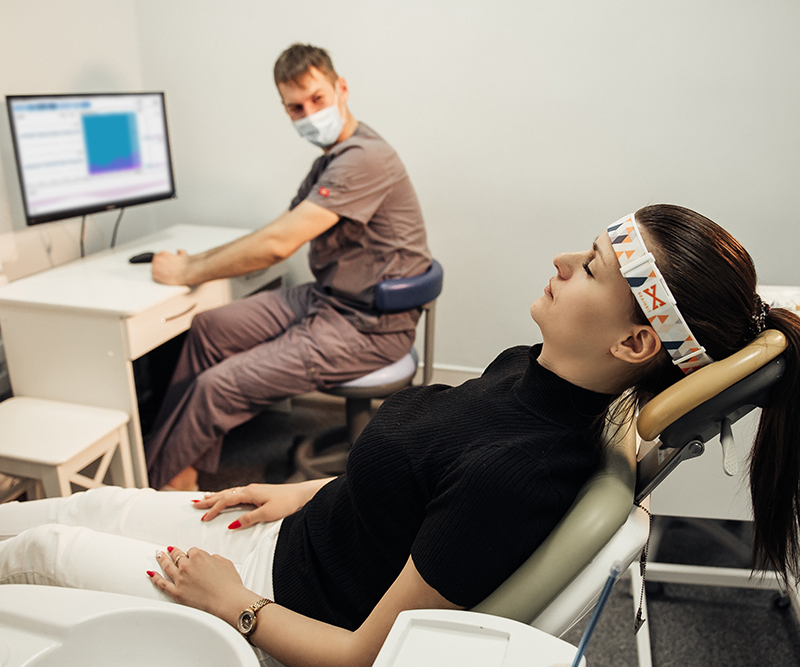

- Лента BrainBit располагается на голове пациента в соответствии с рекомендациями по корректному расположению устройства.
- После запуска предварительно установленной программы на ПК осуществляется регистрация мозговой активности пациента: ЭЭГ-сигнала по биполярным каналам (О1-Т3 и О2-Т4), спектра сигнала, волновой активности (биоритмов мозга: альфа-, бета- и тета-ритмов).
- Под воздействием седативных препаратов значения параметров биоритмов меняются, сигнализируя о преобладании того или иного состояния пациента.
Таким образом, метод регистрации ЭЭГ с применением системы BrainBit «U-DENT» позволяет:
- определить глубину седации на основе анализа изменения биоритмов мозга;
- оценить психоэмоциональное состояние пациента перед операцией;
- контролировать эффективность воздействия седативных препаратов;
- определить готовность пациента к операции.
Уникальность системы

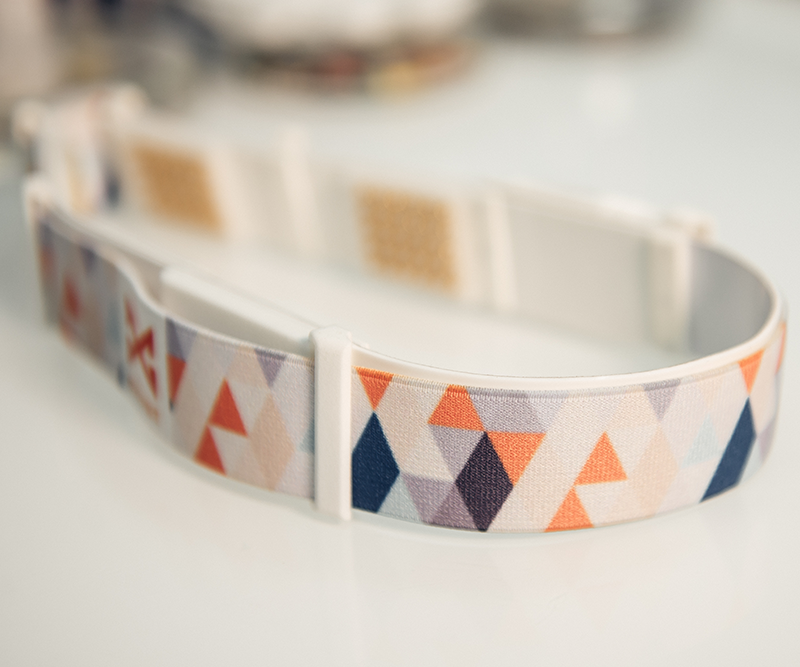

В нейрогарнитуре BrainBit применяются электроды в виде подпружиненных позолоченных контактов, которые обеспечивают регистрацию ЭЭГ-сигнала через волосы любой густоты без использования геля.
Топология расположения электродов (согласно международной системе 10-20) позволяет регистрировать истинную электроэнцефалограмму (минимизируя артефакты биопотенциалов лба).
Беспроводной принцип работы системы BrainBit «U-DENT» обеспечивается ее работой через интерфейс связи Bluetooth LE.
Время непрерывной работы устройства в режиме регистрации сигнала составляет не менее 12 часов, что позволяет выполнить запланированный объем исследований на рабочий день.
Эффективность данного метода с применением системы BrainBit «U-DENT» доказана клинически.
Возможности системы и программного обеспечения
Основные функции программного обеспечения:
- регистрация и отображение ЭЭГ-сигнала по двум каналам (О1-Т3, О2-Т4) в биполярном режиме в реальном времени;
- переключение масштабов отображения сигнала – по времени (развертки) и амплитуде (чувствительности) как в реальном времени, так и после проведения обследования;
- встроенные алгоритмы автоматического определения участков двигательных артефактов;
- построение спектра сигнала для каждого канала (для альфа-, бета- и тета-ритмов);
- отображение изменения волновой активности во времени на основании алгоритма анализа оценки состояний (по альфа-, бета- и тета-ритмам;
- построение динамики изменения психоэмоционального состояния: график изменения во времени активности головного мозга с учетом двух состояний: концентрация и релаксация;
- оценка качества наложения электродов устройства до начала проведения обследования;
- формирование отчетных форм по проведенным обследованиям;
- наличие встроенных в программное обеспечение инструкций, содержащих информацию (словесное описание и соответствующие изображения) о корректном размещении устройства на голове пациента;
- адаптация устройства BrainBit к конкретному пользователю с учетом текущего эмоционального состояния (наличие в программе экспертной адаптивной системы определения состояния пациента перед началом обследования).
- расчет ключевых результирующих параметров для отчетных форм (результирующая таблица средних значений ритмов (отображает для каждого периода времени (по 30 сек.) процентное соотношение (относительно значения 100%) альфа-, бета- и тета-ритмов); карта волновой активности (изменение волновой активности за весь период проведения обследования по альфа-, бета- и тета-ритмам); круговая диаграмма (отображает для всего обследования процентное соотношение (относительно значения 100%) альфа-, бета- и тета- ритмов).
Функциональные возможности базы данных:
- удобный и интуитивно понятный интерфейс базы данных позволяет быстро заполнять информацию о пациенте в ходе их регистрации в электронной картотеке;
- механизмы сортировки списка пациентов по критериям (по алфавитному порядку, полу, возрасту, дате регистрации и дате последнего обследования) и быстрый поиск пациента из списка по нескольким буквам ФИО;
- возможность добавления, сохранения, редактирования и удаления собственных типовых шаблонов и фраз для заполнения полей отчетной формы (для формирования базы шаблонов для составления заключений);
- возможность экспорта отчетной формы в Microsoft Office Word и PDF;
- широкие возможности для дистанционного и удаленного описания обследований через облачное хранилище или сетевой диск: проведенные обследования автоматически загружаются на любой удобный облачный сервис, что обеспечивает возможность доступа к обследованиям из любой точки мира;
- импорт/экспорт проведенных обследований;
- обследование можно экспортировать в форматы CSV и EDF;
- высокий уровень безопасности хранимых данных – шифрование результатов обследований, резервное копирование и восстановление базы данных из резервной копии;
- возможность создавать базы данных индивидуально для каждого пользователя (специалиста).
*Система BrainBit «U-DENT» не является медицинским изделием.
Программное обеспечение
Технические характеристики
| Количество каналов регистрации ЭЭГ | 4 |
| Частота дискретизации | 250 Гц |
| Интерфейс связи | Bluetooth LE |
| Регистрируемые сигналы | ЭЭГ |
| Время непрерывной работы в режиме регистрации сигнала | не менее 12 ч |
|
Продолжительность работы в режиме ожидания |
не менее 50 дней |
| Диапазон измеряемых напряжений (размах) | ± 0,4 В |
| Ток заряда аккумулятора | 100 мА ± 10% |
| Время заряда аккумулятора | не более 4 ч |
Комплектация
| Нейроинтерфейс BrainBit | 1 шт. |
| Флеш-накопитель памяти с программным обеспечением | 1 шт. |
| Аккумулятор для нейроинтерфейса BrainBit | 1 шт. |
| Зарядное устройство BrainBit | 1 шт. |
| Кабель USB для зарядки | 1 шт. |
| Bluetooth USB–адаптер | 1 шт. |
| Щётка для очистки электродов | 1 шт. |
| Эксплуатационная документация | 1 компл. |
