«Компакт-нейро» 24 канала + видеомониторинг
«Компакт-нейро» 24 канала + видеомониторинг

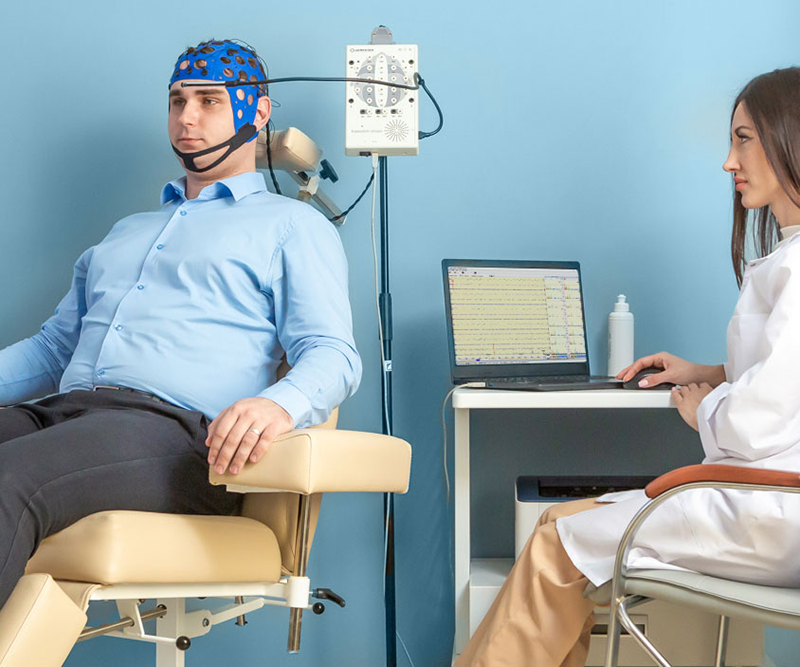

Современный электроэнцефалограф «Компакт-нейро» с функцией видеомониторинга необходим для проведения длительного ЭЭГ-обследования (ночной и дневной ЭЭГ-мониторинг).
Описание

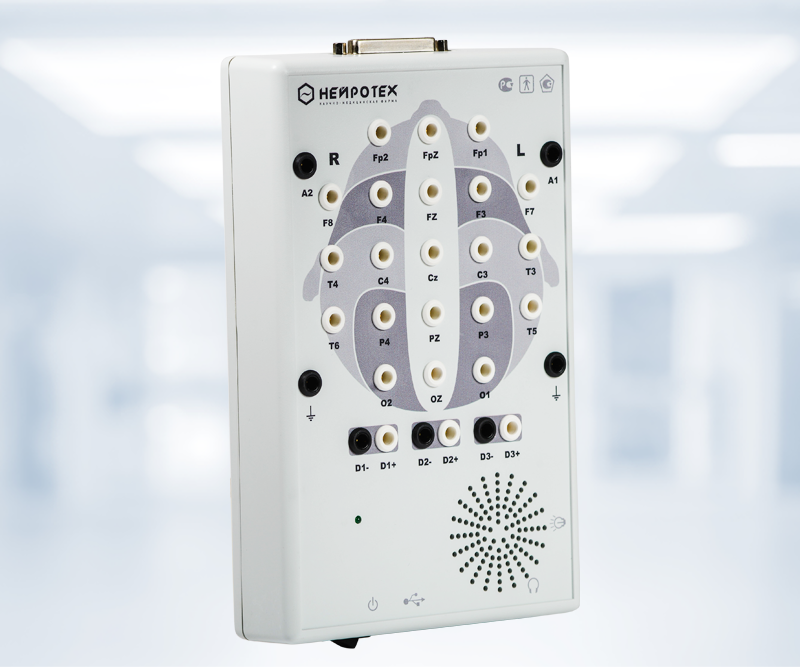

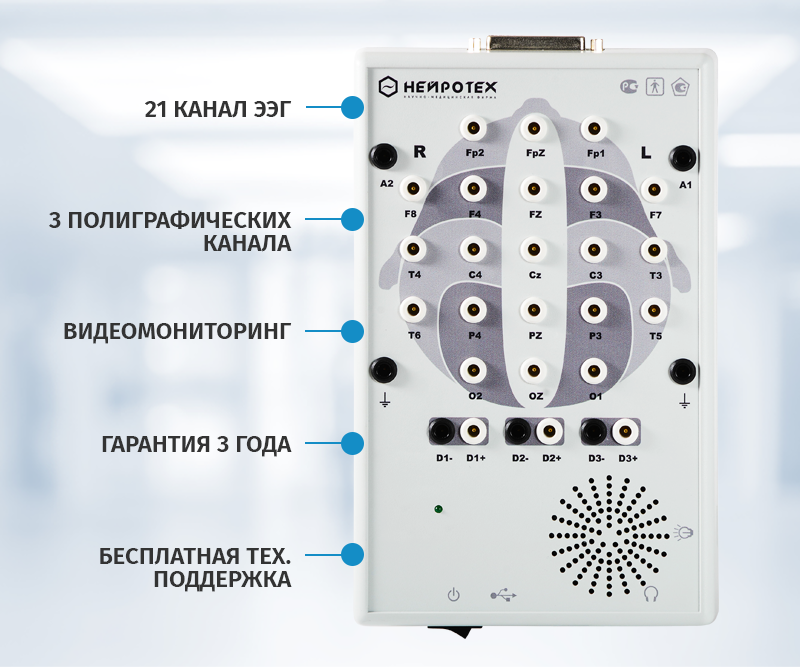

Электроэнцефалограф (энцефалограф) «Компакт-нейро» (24 канала + видеомониторинг) позволяет осуществлять регистрацию и анализ биоэлектрической активности головного мозга по 21 ЭЭГ-каналу с параллельной регистрацией трех универсальных полиграфических каналов (электрокардиограммы, электромиограммы и электроокулограммы), а также проводить синхронную видеозапись пациента во время процедуры. Основное предназначение системы – диагностика эпилептических изменений в ЭЭГ, регистрация ЭЭГ во время сна и динамическая оценка функциональной активности мозга.
Запись производится в монополярном или биполярном режиме с возможностью параллельной записи видеоизображения пациента с нескольких видеокамер. При использовании прибора для рутинных исследований рекомендуется применять силиконовые шлемы, для длительной записи ЭЭГ – специальный тканевый шлем с предустановленными (заранее размещенными) электродами.
Возможности системы и программного обеспечения
Основные виды математического анализа и обработки ЭЭГ:
- автоматизированный поиск участков патологической эпилептической активности, в том числе для длительных записей;
- автоматический поиск и выделение артефактов на ЭЭГ-сигнале;
- спектральный анализ;
- корреляционный анализ;
- топографическое 2D и 3D картирование в реальном времени;
- расчет межполушарной асимметрии, индекса и частоты ритмов.
Основные функции программного обеспечения:
- контроль качества наложения электродов по межэлектродному сопротивлению в реальном времени (функция измерения импеданса);
- автоматическое описание функциональных проб в отчете, автоматизированное формирование отчета в текстовом и табличном виде;
- наличие базы предустановленных схем наложения электродов (монополярных и биполярных) и возможность создания собственных (пользовательских) схем с использованием встроенного редактора схем наложения электродов;
- возможность печати необходимых участков ЭЭГ-сигнала в соответствии с установленными параметрами (временной интервал печати, печать провокационных проб, печать активного экрана с сигналом и всего зарегистрированного ЭЭГ-сигнала);
- регистрация ЭЭГ по заранее сформированным (предустановленным) протоколам и возможность создания пользовательских протоколов с необходимым количеством и параметрами провокационных проб, в том числе для фоностимуляции и фотостимуляции (частота стимулов, мощность, импульс, длительность проведения, паузы и т.д.);
- возможность параллельной регистрации универсальных полиграфических каналов (электрокардиограммы, электромиограммы и электроокулограммы) в ходе проведения ЭЭГ-обследования;
- запись ЭЭГ-сигнала по протоколу и без протокола, возможность менять последовательность проведения провокационных проб в рамках протокола;
- возможность добавления событий, зон ЭПИ-активности, артефактов, текстовых пометок, проб на регистрируемый сигнал как в режиме регистрации ЭЭГ-сигнала, так и по его завершении;
- возможность параллельной записи видеоизображения в ходе проведения обследования (с использованием двух и более камер);
- возможность выбора (и переключения) биполярных схем как в ходе проведения обследования (в реальном времени), так и по его завершении;
- применение цифровых фильтров как в реальном времени, так и после завершения регистрации сигналов, фильтрация сетевых помех;
- наличие полосовых фильтров для выделения частотных диапазонов;
- переключение масштабов отображения сигнала – по времени (развертки) и амплитуде (чувствительности), параметров фильтров как в реальном времени, так и после регистрации ЭЭГ-сигнала;
- встроенная база данных типовых шаблонов и фраз для заполнения полей отчетной формы (предустановленные шаблоны для составления заключений), возможность добавления, сохранения, редактирования и удаления собственных шаблонов и фраз.
Функциональные возможности базы данных:
- удобный и интуитивно понятный интерфейс базы данных позволяет быстро заполнять информацию о пациенте в ходе их регистрации в электронной картотеке;
- механизмы сортировки списка пациентов по критериям (по алфавитному порядку, полу, возрасту, дате регистрации и дате последнего обследования) и быстрый поиск пациента из списка по нескольким буквам ФИО;
- широкие возможности для дистанционного и удаленного описания обследований через облачное хранилище или сетевой диск: проведенные обследования автоматически загружаются на любой удобный облачный сервис, что обеспечивает возможность доступа к обследованиям из любой точки мира;
- возможность экспорта отчетной формы в Microsoft Office Word и PDF;
- экспорт в программу Loreta;
- возможность записи портативной версии обследования пациента на диск и/или флеш-карту, для просмотра которой (на другом ПК) не требуется установка специализированного ПО;
- импорт/экспорт проведенных ЭЭГ-обследований;
- ЭЭГ-обследование можно экспортировать в форматы CSV, EDF, EDF+ и обрабатывать с помощью известных международных программ: LORETA, EEGLAB, BESA, CURRY и др.;
- высокий уровень безопасности хранимых данных – шифрование результатов обследований, резервное копирование и восстановление базы данных из резервной копии;
- возможность создавать базы данных индивидуально для каждого пользователя (специалиста).
Программное обеспечение
Технические характеристики
| Количество каналов ЭЭГ | 21 |
| Количество полиграфических каналов | 3 |
| Подключение к компьютеру | USB |
| Нижнее значение полосы пропускания | 0,5 Гц |
| Верхнее значение полосы пропускания | 80 Гц |
| Устойчивость к электростатическим разрядам | 8 кВ |
| Частота дискретизации по каждому из каналов | 500 Гц |
| Разрядность АЦП | 24 бита |
| Питание | +5 В (от интерфейса USB ПК) |
Фоностимулятор
| Тип фоностимулятора | 2-х канальный (стерео) |
| Громкость воспроизведения звука | до 2 Вт |
| Форма импульса | произвольная, загружается с ПК |
Фотостимулятор
| Тип фотостимулятора | светодиодный |
| Форма импульсов | произвольная, загружается с ПК |
Комплектация
| Аппаратный блок «Компакт-Нейро» (24 канала) | 1 шт. |
| Кабель для подключения к ПК (USB-кабель, тип А-В) | 1 шт. |
| Кабель отведения с ЭЭГ электродами для длительной записи | 1 шт. |
| Отводящие, общие и запасные электроды (чашечковые) | 25 шт. |
| Референтный электрод в виде ушной прищепки | 3 шт. |
| Общий электрод с лентой для фиксации | 1 шт. |
| Провод общего электрода | 1 шт. |
| Шапочка для фиксации ЭЭГ электродов длительной записи | 3 шт. |
| Универсальный (регулируемый по размеру) шлем для фиксации отводящих электродов | 2 шт. |
| Пояс нагрудный для крепления ЭЭГ шлема | 2 шт. |
| Светодиодная лампа для фотостимуляции | 1 шт. |
| Крепление для фотостимулятора к прибору | 1 шт. |
| Отводящий провод для регистрации полиграфических сигналов | 3 шт. |
| Отводящий провод для регистрации полиграфического сигнала ЭКГ | 1 шт. |
| Комплект одноразовых ЭМГ электродов (50 шт.) | 1 уп. |
| Комплект одноразовых ЭОГ электродов (30 шт.) | 1 уп. |
| Калибровочный провод | 1 шт. |
| Видеокамера (web-камера) | 1 шт. |
| Камера для ночного видеонаблюдения с ИК подсветкой | 1 шт. |
| Шприц с иглой для ввода геля | 1 шт. |
| Гель электродный | 1 шт. |
| Специализированная подставка (стойка) под видеокамеру | 2 шт. |
| Специализированная стойка под прибор | 1 шт. |
| Крепление для прибора к стойке | 1 шт. |
| Флеш-накопитель памяти с программным обеспечением | 1 шт. |
| Эксплуатационная документация | 1 компл. |
