«Колибри» стоматологический
«Колибри» стоматологический

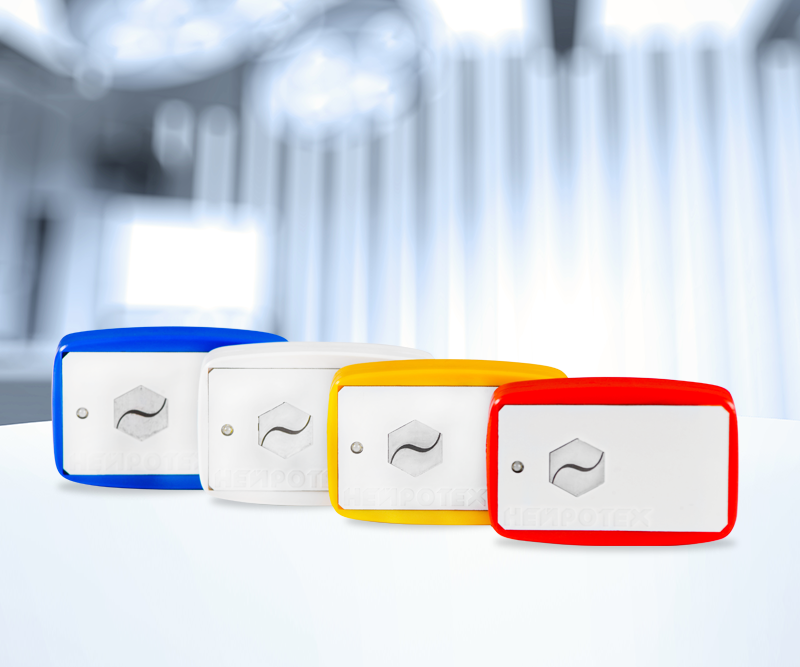

Беспроводные датчики «Колибри» являются удобным и эффективным средством регистрации активности лицевых мышц, что используется для проведения миографических стоматологических исследований. Cистема «Колибри» позволяет провести экспресс-оценку уровня напряжения мышц путем регистрации разницы тонуса до (привычная окклюзия) и после расслабления (миоцентрическая окклюзия), а также дать объективную оценку зарегистрированному положению нижней челюсти.
Описание
Прямым аналогом стоматологической системы «Колибри» в части программного обеспечения является электромиограф K7 (США). Существенным преимуществом датчиков «Колибри» является беспроводной принцип работы системы, что повышает удобство эксплуатации и комфорт пациента, позволяет получить качественный, устойчивый к двигательным артефактам, электромиографический сигнал. Совокупность этих преимуществ является залогом успешной работы алгоритмов автоматического обнаружения участков жевания, напряжения и расслабления мышц и, как следствие, повышения скорости и точности проведения исследований.
Система «Колибри» используется как средство регистрации активности лицевых мышц с целью оценки реципрокной регуляции и функционального взаимоотношения симметричных мышц антагонистов, агонистов и синергистов в процессе жевания и движений нижней челюсти.

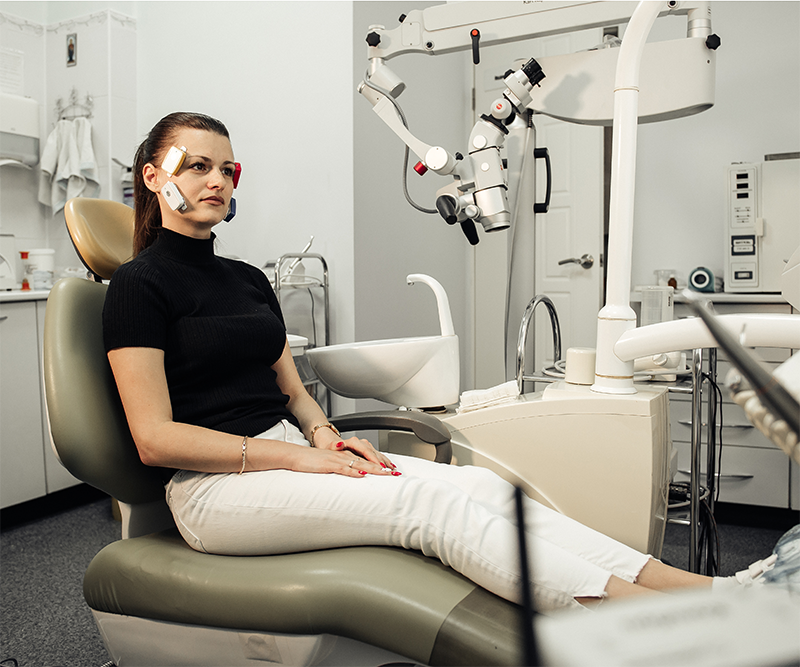

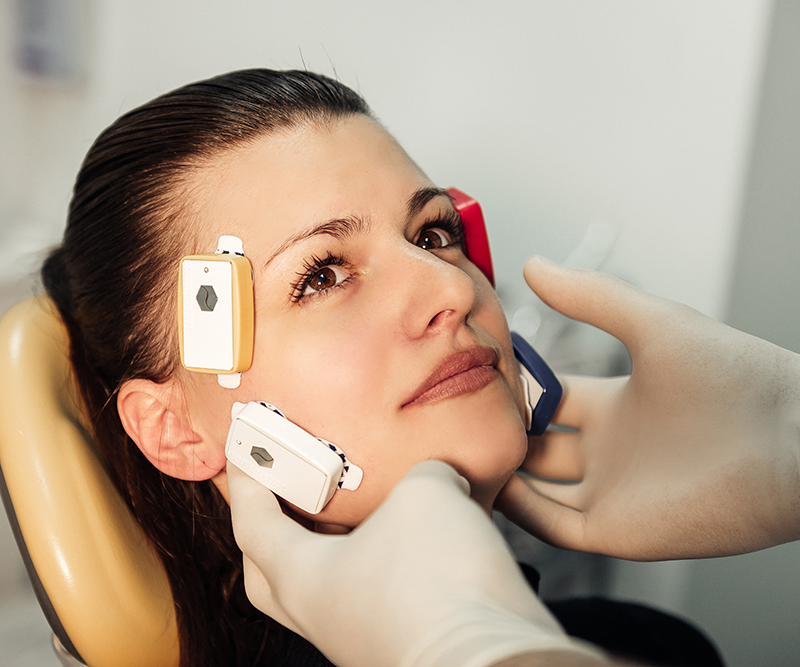

Датчики «Колибри» крепятся к лицу за счет клейкого слоя одноразовых электродов и не требуют дополнительных аксессуаров.
Комплекс беспроводного мониторинга электрофизиологических сигналов «Колибри» может быть использован при наличии следующих показаний:
- травмы черепно-челюстных лицевых отделов (ЧЧЛО);
- воспалительные процессы ЧЧЛО;
- дентальные имплантации;
- врожденные и приобретенные челюстно-лицевые деформации;
- заболевания височно-нижнечелюстного сустава;
- дефекты зубных рядов;
- патологическая стираемость зубов;
- заболевания пародонта;
- аномалии прикуса;
- дентальные реставрации;
- парезы и параличи лицевого нерва;
- полинейропатии;
- контроль эффективности лечебных мероприятий.
Возможности системы и программного обеспечения
Основные функции программного обеспечения:
- регистрация ЭМГ-сигнала высокого качества по четырем каналам одновременно: Temporalis dextra, Temporalis sinister, Masseter dextra, Masseter sinister;
- переключение масштабов отображения сигнала – по времени (развертки) и амплитуде (чувствительности) как в реальном времени, так и после проведения обследования;
- встроенные алгоритмы автоматического определения участков жевания, напряжения и расслабления мышц;
- обширный инструментарий для визуального сравнения двух записей сигнала в рамках одного экрана;
- возможность добавления и редактирования комментариев к обследованию, хранение записей результатов обследований для пациентов с учетом комментариев;
- встроенные средства для добавления снимков сигнала и построенных диаграмм в отчёт обеспечивают гибкость формирования итоговых результатов обследований;
- возможность автоматического перехода к следующей пробе в рамках протокола проведения обследования;
- режим автоматической прокрутки сигнала (используется для просмотра сигнала с момента начала его регистрации до момента завершения регистрации сигнала);

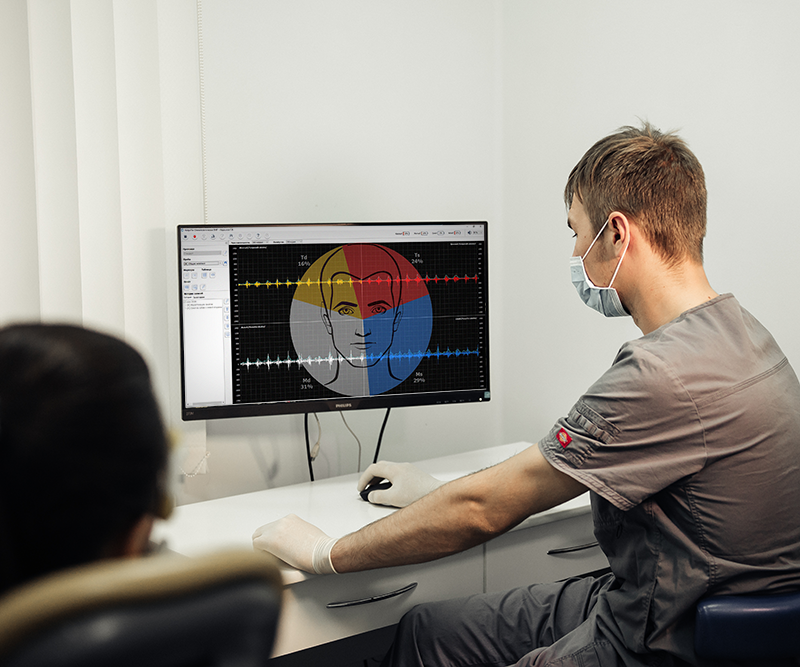

- режим монитора сигнала: дополнительное окно, содержащее визуальное отображение процентного соотношения распределения амплитуд сигналов по каналам, позволяет быстро и эффективно оценить эффективность работы каждой лицевой мышцы;
- проверка качества контакта электродов с кожей в ходе проведения обследований (индикация отрыва электрода);
- расширенный функционал редактора протоколов позволяет создавать и редактировать шаблонные сценарии проведения обследований, формировать собственные протоколы и пробы с возможностью задания длительности их проведения;
- наличие встроенных в программное обеспечение инструкций, содержащих информацию (словесное описание и соответствующие изображения) о корректном месте наложения датчиков;
- расчет ключевых результирующих параметров (для жевательных проб осуществляется расчет параметров (максимальной и средней амплитуд жевка, среднего значения площади жевков, общего времени жевания и времени покоя, частоты и количества жевательных движений и др.) и построение таблицы длительности жевательных движений для каждого жевка; для пробы «Напряжение» осуществляется расчет параметров (максимальной и средней амплитуд, среднего значения площади) и индексов симметрии (симметрия височных мышц, жевательных мышц, торсионный индекс, массинерционный центр).
Функциональные возможности базы данных:
- удобный и интуитивно понятный интерфейс базы данных позволяет быстро заполнять информацию о пациенте в ходе их регистрации в электронной картотеке;
- механизмы сортировки списка пациентов по критериям (по алфавитному порядку, полу, возрасту, дате регистрации и дате последнего обследования) и быстрый поиск пациента из списка по нескольким буквам ФИО;
- возможность добавления, сохранения, редактирования и удаления собственных типовых шаблонов и фраз для заполнения полей отчетной формы (для формирования базы шаблонов для составления заключений);
- возможность экспорта отчетной формы в Microsoft Office Word и PDF;
- широкие возможности для дистанционного и удаленного описания обследований через облачное хранилище или сетевой диск: проведенные обследования автоматически загружаются на любой удобный облачный сервис, что обеспечивает возможность доступа к обследованиям из любой точки мира;
- импорт/экспорт проведенных обследований;
- обследование можно экспортировать в форматы CSV и EDF;
- высокий уровень безопасности хранимых данных – шифрование результатов обследований, резервное копирование и восстановление базы данных из резервной копии;
- возможность создавать базы данных индивидуально для каждого пользователя (специалиста).
Программное обеспечение
Технические характеристики
| Количество одновременно используемых датчиков | 4 |
| Тип регистрации потенциалов | биполярный |
| Регистрируемые сигналы | электромиограмма |
| Диапазон измеряемых напряжений ЭМГ | от 0 до 2,4 В |
| Время заряда | не более 4 ч |
| Время непрерывной работы | не менее 6 ч |
| Дальность работы канала беспроводной связи | до 5 м |
Комплектация

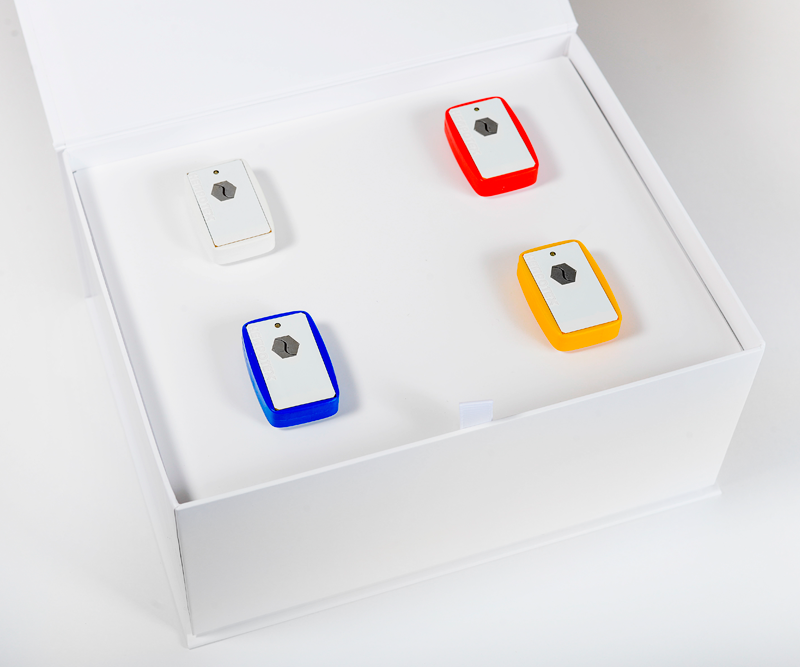

| Модуль регистрации (беспроводной датчик) | 4 шт. |
| Модуль приёма-передачи (Bluetooth) | 1 шт. |
| Зарядное устройство с переходником на micro USB | 1 шт. |
| Комплект одноразовых электродов (50 шт.) | 2 уп. |
| Флеш-накопитель памяти с программным обеспечением | 1 шт. |
| Эксплуатационная документация | 1 компл. |
