Электромиограф «Синапсис» стоматологический
Электромиограф «Синапсис» стоматологический

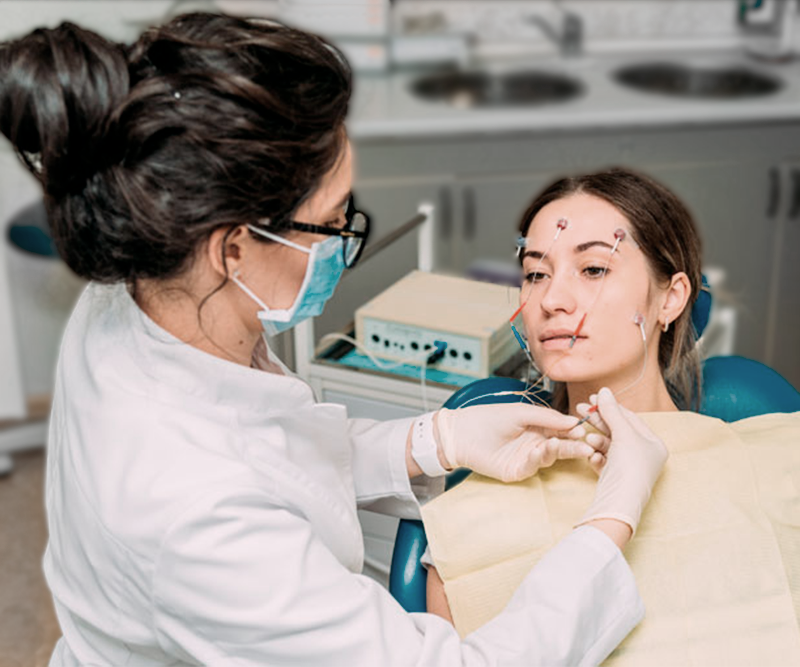

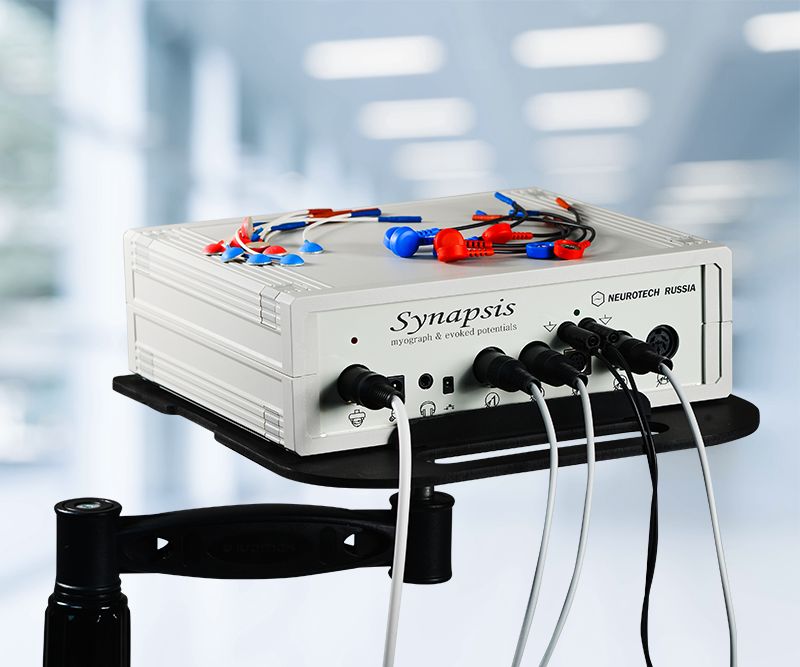

Четырехканальный адаптивный электромиограф (миограф) для стоматологических исследований «Синапсис» представляет собой специализированный компьютерный комплекс для исследования биоэлектрической активности мышц и нервов лица. Система предназначена для регистрации, обработки, анализа и графического представления электромиограмм и вызванных ответов жевательных и мимических мышц.
Описание
Адаптивный электромиограф (миограф) для стоматологических исследований «Синапсис» позволяет оценить реципрокную регуляцию и функциональные взаимоотношения симметричных антагонистов, агонистов и синергистов в процессе жевания и движений нижней челюсти. Комплекс дает возможность контролировать эффективность лечения и проводить коррекцию применяемых методов.
В стоматологической практике электромиограф «Синапсис» может применяться при наличии следующих показаний:
- травмы черепно-челюстных лицевых отделов (ЧЧЛО);
- воспалительные процессы ЧЧЛО;
- дентальные имплантации;
- врожденные и приобретенные челюстно-лицевые деформации;
- заболевания височно-нижнечелюстного сустава;
- дефекты зубных рядов;
- патологическая стираемость зубов;
- заболевания пародонта;
- аномалии прикуса;
- дентальные реставрации;
- парезы и параличи лицевого нерва;
- полинейропатии;
- контроль эффективности лечебных мероприятий.

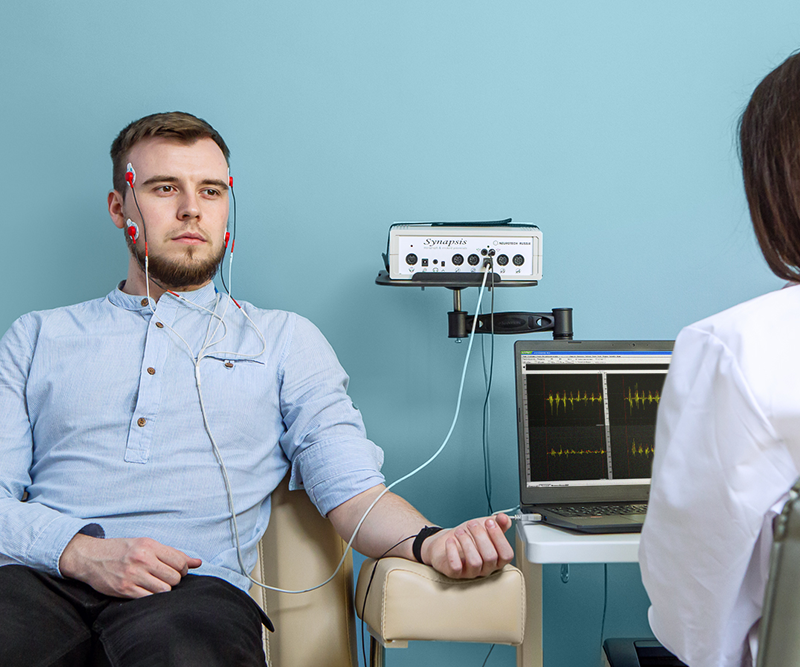

Система может с одинаковой эффективностью применяться как в стационарных условиях, так и при проведении выездных исследований (для работы не требуется питания 220 В). При разработке системы использовался ряд инновационных технических решений, позволяющих регистрировать максимально качественную электромиограмму (ЭМГ) с крайне низким уровнем шумов и помех.
Возможности системы и программного обеспечения
Методики электромиографической системы для стоматологических исследований «Синапсис» (4 канала):
- анализ интерференционной электромиограммы;
- турн-амплитудный и спектральный анализ;
- исследование H-рефлекса, мигательного рефлекса;
- стоматологические методики (Поверхностная ЭМГ и Мимическая ЭМГ), предназначенные для оценки состояния жевательных и мимических мышц.
Функции программного обеспечения:
- удобный и интуитивно понятный интерфейс базы данных позволяет быстро заполнять информацию о пациенте в ходе их регистрации в электронной картотеке;
- сохранение результатов обследований (исходных сигналов) и отчетных форм;
- программное управление всеми параметрами регистрируемых сигналов и стимулирующих воздействий;
- автоматическое и автоматизированное обнаружение требуемых для анализа участков электромиограммы;
- создание собственных протоколов проведения методик;
- встроенная база данных типовых фраз, необходимых для быстрого формирования заключений по проведенным обследованиям;
- алгоритмы цифровой обработки сигналов для классификации, расчетов и графических представлений результатов в виде гистограмм;
- формирование отчетной формы, включающей графики, таблицы и диаграммы;
- возможность просмотра отчетной формы в Microsoft Office Word.
Программное обеспечение
Технические характеристики
| Количество каналов | 4 |
| Подключение к компьютеру | USB |
| Рабочая полоса частот усилителя (на уровне –3 дБ) | 0 – 10 кГц |
| Частота дискретизации по каждому из каналов | 40 кГц |
| Среднеквадратическое значение шума, приведённое ко входу | не более 6 мкВ |
| Диапазон амплитуд измеряемых сигналов | 0,1 мкВ – 200 мВ |
| Динамический диапазон АЦП | 100 дБ |
| Разрядность АЦП | 24 |
| Нижняя граница полосы пропускания | 0 Гц – 1000 Гц |
| Верхняя граница полосы пропускания | 1 Гц – 10000 Гц |
| Электропитание | +5 В (от порта USB) |
| Устойчивость к электростатическим разрядам | 8 кВ |
Электростимулятор
| Тип | токовый |
| Амплитуда импульсов | 0 – 100 мА |
| Шаг управления амплитудой импульсов | 1 мА |
| Длительность импульсов | 10 мкс – 1 мс |
| Шаг перестройки длительности импульсов | 10 мкс |
| Частота следования импульсов | 0 – 50 Гц |
| Серии импульсов | до 50 раз в сек. |
Комплектация
| Аппаратный блок «Синапсис» (4 канала) | 1 шт. |
| Кабель для подключения к ПК (USB-кабель, тип А-В) | 1 шт. |
| Отводящий провод | 5 шт. |
| Объединённый провод (многоканальный) | 1 шт. |
| Стимуляционный электрод с фетровыми прокладками | 1 шт. |
| Стимуляционный электрод вилочковый | 1 шт. |
| Провод общего электрода | 2 шт. |
| Отводящий электрод | 10 шт. |
| Общий электрод («земляной») | 2 шт. |
| Лента для крепления общего электрода | 2 шт. |
| Адаптеры для одноразовых ЭМГ-электродов | 8 шт. |
| Комплект одноразовых электродов (50 шт.) | 1 уп. |
| Гель электродный | 1 шт. |
| Пластырь | 1 шт. |
| Лента сантиметровая | 1 шт. |
| Калибровочный провод | 1 шт. |
| Специализированная подставка под прибор | 1 шт. |
| Флеш-накопитель памяти с программным обеспечением | 1 шт. |
| Эксплуатационная документация | 1 компл. |
