Эхоэнцефалограф «Ультрасоник»

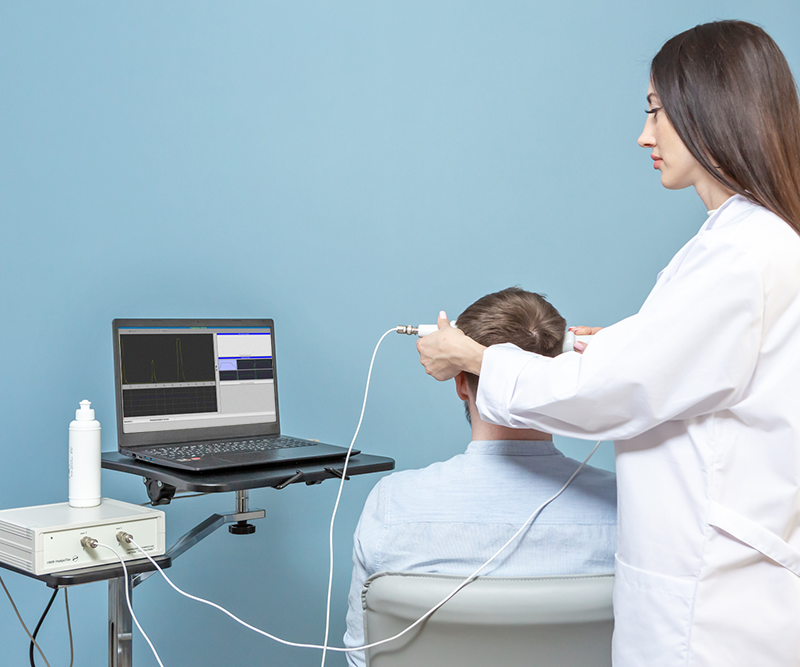

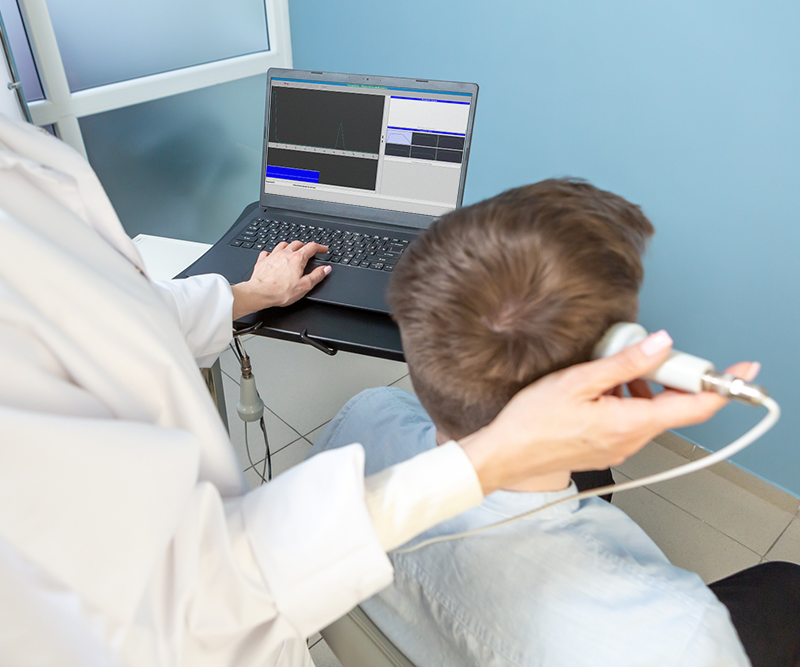

Эхоэнцефалограф (эхоэнцефалоскоп) «Ультрасоник» является классическим ультразвуковым прибором, который может работать как стационарная система (на базе персонального компьютера), так и в виде портативного исполнения (поставляется с полнофункциональным мини-ноутбуком и специальным кейсом для удобного перемещения с системой).

Описание

Эхоэнцефалоскоп компьютеризированный для диагностики заболеваний и травм головного мозга «Ультрасоник» предназначен для проведения одномерного эхоэнцефалографического исследования головного мозга по общепринятым методикам. Система позволяет проводить диагностику состояний головного мозга и интракраниальных сосудов, с целью выявления заболеваний и травм головного мозга методами эхо-импульсной локации. Комплекс может эффективно использоваться в неотложной и плановой неврологии, травматологии, реаниматологии, нейрохирургии и др.

Прибор подключается по интерфейсу USB к персональному компьютеру, на который устанавливается программное обеспечение, реализующее проведение общепринятых методик по измерению и оценке основных параметров и выявлению патологических изменений в головном мозге.

С прибором используются два датчика: один – для проведения эмиссионных режимов работы, другой – для трансмиссионного режима.

Возможности системы и программного обеспечения

Эхоэнцефалограф компьютеризированный для диагностики заболеваний и травм головного мозга «Ультрасоник» позволяет:

определить смещение М-эхо;
реализовать проведение методик: трансмиссионный режим, М-эхо и вентрикулоскопия, вентрикулоскопия, пульсоскопия;
измерить ширину желудочков;
оценить уровень пульсаций;
рассчитать индекс мозгового плаща и среднеселлярный индекс.

Эхоэнцефалоскоп оснащен управляемой (на программном уровне) временной автоматической регулировкой усиления (ВАРУ), что обеспечивает возможность регистрации эхосигналов высокого качества.

Глубина зондирования 230 мм при величине «мертвой» зоны не более 15 мм позволяет идентифицировать патологические образования в околокостном черепном пространстве.

Эхоэнцефалоскоп «Ультрасоник» обладает следующими уникальным особенностями:

режим автоматического поиска, обнаружения и идентификации отраженных эхо-сигналов без необходимости ручного поиска исследователем;

режим корректировки позиционирования датчиков для зон антагонистов;
режим накопления статистики по отраженным эхо-сигналам для повышения точности измерений и уменьшения степени субъективности в оценке получаемых результатов;
методика оценки пульсаций в реальном времени.

Функции программного обеспечения:

удобный и интуитивно понятный интерфейс базы данных позволяет быстро заполнять информацию о пациенте в ходе их регистрации в электронной картотеке;
возможность сортировки пациентов по группам;
сохранение результатов обследований и отчетных форм в базе данных;
печать результатов;
наличие управляемой (на программном уровне) временной автоматической регулировки усиления (ВАРУ) с возможностью экспресс-выбора необходимого закона ВАРУ из предустановленных;
формирование и сохранение собственных шаблонов законов ВАРУ;
запуск/остановка зондирования;
выбор методики работы;
редактирование результатов автоматического обнаружения эхо-комплексов и расчет основных параметров;
автоматическое обнаружение трансмиссионного эхосигнала;
измерение трансмиссионного расстояния с зон антагонистов;
автоматическое формирование трансмиссионной метки при измерении М-эхо;
автоматическое обнаружение М-эхо и конечного комплекса;
измерение расстояний до М-эхо и конечного комплекса с зон антагонистов;
расчет значения смещения М-эхо и сравнение с нормой;
наложение для сравнения сигналов отражений от М-эхо слева и справа;
автоматическое обнаружение желудочков;
автоматический расчет значения пульсации;
возможность ручного выбора участка записанных эхо-сигналов для корректного расчета значения пульсаций;
наличие нормативных данных по основным параметрам;
встроенная база данных типовых фраз, необходимых для быстрого формирования заключений по проведенным обследованиям;
формирование отчетной формы, включающей графики эхо-сигналов и расчетные таблицы;
возможность просмотра отчетной формы в Microsoft Office Word.

Программное обеспечение

Технические характеристики

Количество каналов	2
Подключение к компьютеру	USB
Рабочая частота	1,76 МГц
Длительность зондирующего импульса	4 периода колебаний на частоте 1,76 МГц (2,27 мкс)
Максимальная глубина зондирования	230 мм
Продольная разрешающая способность	не более 1 мм
Длительность «мертвой» зоны	не более 15 мм
Динамический диапазон входных сигналов	не менее 100 дБ

Комплектация

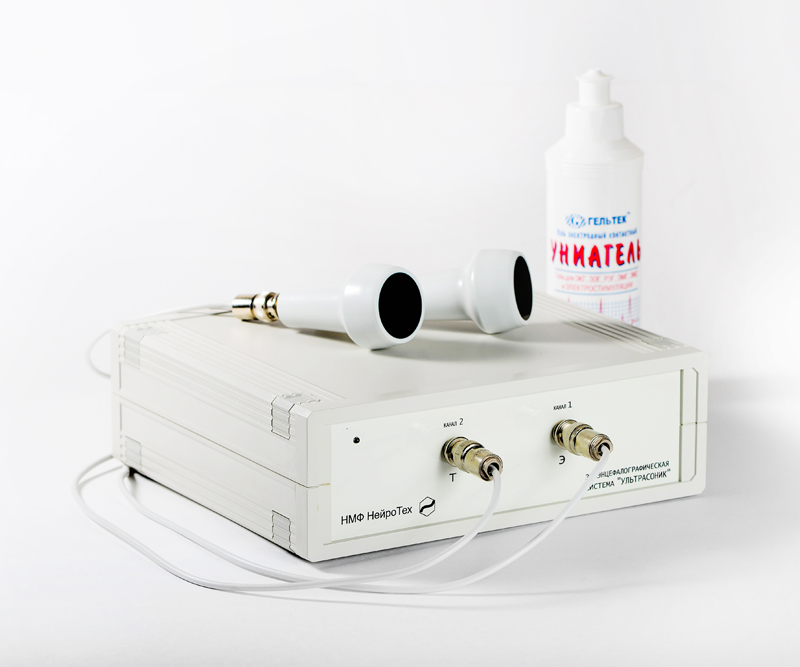

Аппаратный блок «Ультрасоник»	1 шт.
Кабель для подключения к ПК (USB-кабель, тип А-В)	1 шт.
Кабель питания прибора (евровилка)	1 шт.
Ультразвуковой датчик	2 шт.
Кабель для подключения ультразвуковых датчиков	2 шт.
Педаль	1 шт.
Гель ультразвуковой	1 шт.
Флеш-накопитель памяти с программным обеспечением	1 шт.
Эксплуатационная документация	1 компл.
